Bosal-VFM 7605A Фаркоп на Chery Tiggo / Vortex Tingo (2012-)

Фаркоп Bosal 7605-A Chery Tiggo / Vortex Tingo (2012-) - высококачественный фаркоп двух сегментных программ, произведенный в городе Новоорск Оренбургской области по лицензии и на оборудовании бельгийской фирмы BOSAL. Бозал — мировой лидер в производстве тягово-сцепных устройств. Мы предлагаем новые современные модели с применением экологически безопасного способа окраски фаркопов, практически полностью исключающего коррозию изделия даже при повреждении наружного слоя покрытия. Лазерная разметка составных частей ТСУ и система контроля качества, а также отсутствие затрат на ввоз и растаможку позволяют получить изделие европейского качества за вполне реальные деньги. Комплект включает в себя фаркоп, крепеж, инструкцию и универсальный электрокомплект. Мы обеспечиваем нашим покупателям продукцию наивысшего качества по приемлемым ценам.

Покрытие: порошковая краска, обеспечивающая долговечность и снижающая риск коррозии. Изделие укомплектованно автомобильными метизами с повышенным классом прочности. Упаковка гарантированно исключает пересортицу и некомплектность товара. Фаркоп сертифицирован.

Правила эксплуатации и технического обслуживания

1.Техническое обслуживание ТСУ заключается в периодическом осмотре болтовых соединений ТСУ с автомобилем, крепления приборов электрооборудования и состояния окрашенной поверхности ТСУ. В целях предотвращения появления коррозии ТСУ необходимо содержать в чистоте от коррозионноAктивных материалов (дорожная соль, грязь и влага). При обнаружении царапин, сколов поврежденное место необходимо обработать восстанавливающей краской, либо обратиться в сервисную службу.

2. Если автомобиль эксплуатируется без прицепа, необходимо сцепной шар покрыть защитной смазкой и надеть защитный колпак. При сцепке прицепа с автомобилем шар должен быть смазан консистентной смазкой.

3. После фиксации сцепной головки прицепа на шаре ТСУ, осуществлять страховочную связь прицепа с автомобилем, использую петлю на ТСУ для крепления страховочных цепей.

4. После пробега 1000 км с прицепом проверить затяжку всех резьбовых соединений ТСУ. Не допускается буксировка прицепов полной массой более указанной и со скоростью, превышающей 90 км/час.

Гарантийные обязательства

1. ООО «БозалAвтофлекс» гарантирует безотказную работу ТСУ в течении 12 месяцев со дня установки в специализированной мастерской, при условии его эксплуатации в полном соответствии с настоящим руководством. Предприятие не несет ответственность за безопасность и надежность работы ТСУ при внесении потребителем изменений в его конструкцию, а также при замене болтов и гаек с классом прочности ниже 8.8 .

2. Любые претензии принимаются во внимание только при наличии заполненного свидетельства об установке с печатью и подписью установщика и двух этикеток с упаковки, с указанием контрольной массы ТСУ и коробки.

3. Изготовитель оставляет за собой право на изменение конструкции ТСУ, поэтому некоторые изменения, не ухудшающие его прочностные и потребительские качества, могут быть не отражены в настоящем руководстве.

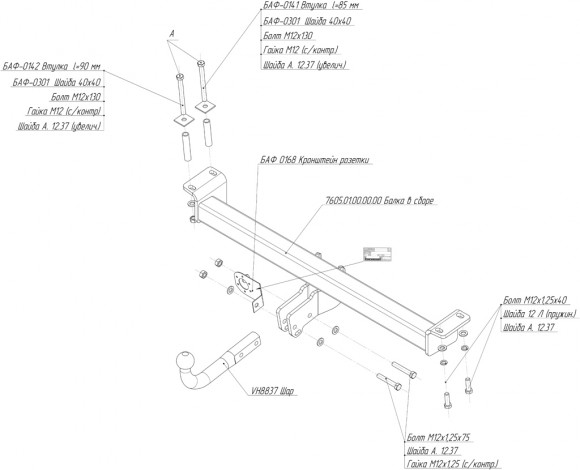

Порядок монтажа

-Снять с автомобиля буксировочную петлю (в дальнейшем использоваться не будет).
-С левой стороны автомобиля через нижние отверстия в точках «А» просверлить в верхней полке лонжерона 2 отверстия диаметром 13 мм и рассверлить их со стороны багажника до диаметра 18 мм. -Вставить сверху втулки 90 мм и 85 мм и закрепить левую сторону ТСУ болтами М12х130. Правую сторону ТСУ крепить болтами М12х1,25х40.
-Выровнять ТСУ по центру, после этого необходимо все элементы крепления затянуть с моментом: М10 = 50 Nm; М12 = 79 Nm.
-Установить Шар VH 8837 и Кронштейн розетки БАФ 0168 на балку.

Установку ТСУ рекомендуется производить только специалистами в автосервисах.
